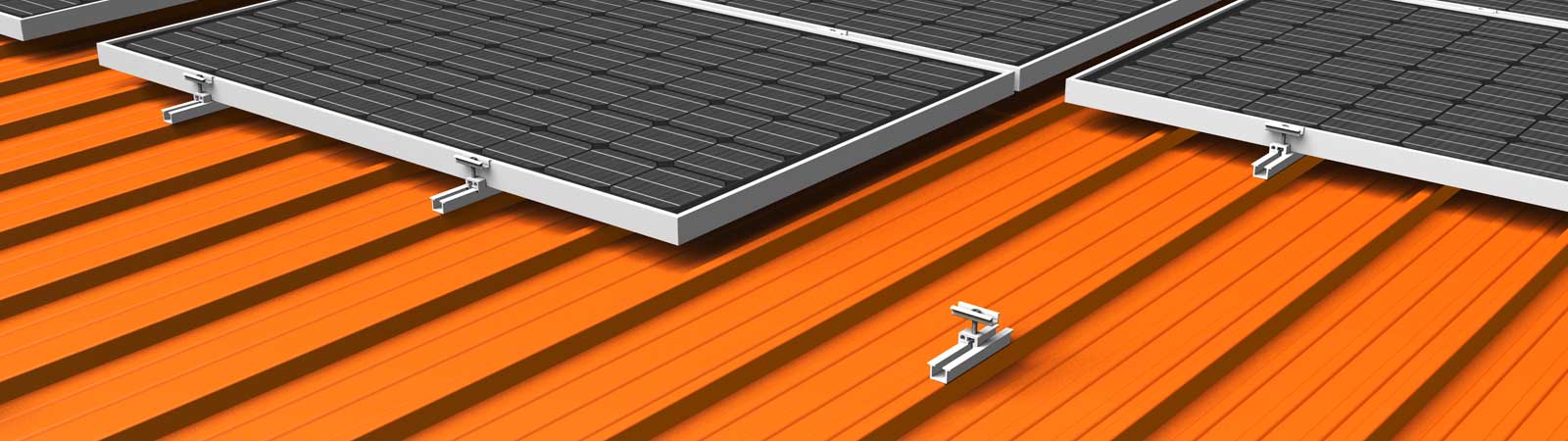

P-mini Kurzschiene für Trapezblech PV-Montage

P-mini Anwendung
auf begehbaren Trapezblechdächern mit Blechaußenhaut - Montage parallel auf einer Hochsicke.

Dowload Dokumente:

• Datenblatt P-mini
• Datensammlung DICONAL^® System komplett (6 MB)
• Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)
• DIBt^® Zulassung Z-14.4-827
• DIBt^® Zulassung Z-14.4-827 English

Vorteile

• Schnelle, einfache Fixierung auf der Hochsicke
• Direktmontage mit Modulklemmen
• Befestigung mit Bauaufs. zugelassenen Blindnieten oder Dünnblechschrauben
• Nur 2 Bauteile zur Montage erforderlich
• Kein Transport von langen Profilstäben
• Unabhängig von Sickenabstand
• Einfache Anpassung an die Modulmaße
• Die Profilabschnitte sind vorgelocht und mit Dichtband beklebt.
• P-mini Kurzschienen können als Basis für AS-100-75 Aufständerungen genutzt werden
• Kompatibel zu KV-AS Kreuzverbinder

Voraussetzung - Trapezblech mindest Blechdicke Stahl 0,5mm / Aluminium 0,5mm
zul. Zugbelastung der P-mini Profile 1,00 KN
Werkstoff P-mini: ENAW 6063

P-mini - quer Anwendung
auf begehbaren Trapezblechdächern mit Blechaußenhaut - Montage auf 2 Hochsicken.

Dowload Dokumente:

• Datenblatt P-mini
• Datensammlung DICONAL^® System komplett (6 MB)
• Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)

Vorteile

• Schnelle, einfache Fixierung auf zwei Hochsicken
• Direktmontage mit Modulklemmen
• Befestigung mit Bauaufs. zugelassenen Blindnieten oder Dünnblechschrauben
• Nur 2 Bauteile zur Montage erforderlich
• Kein Transport von langen Profilstäben
• Verschiedene P-mini Profile auf Lager für unterschiedliche Sickenabstände
• Einfache Anpassung an die Modulmaße
• Die Profilabschnitte sind vorgelocht und mit Dichtband beklebt.
• P-mini Kurzschienen können als Basis für AS-100-75 Aufständerungen genutzt werden
• Kompatibel zu KV-AS Kreuzverbinder

Voraussetzung - Trapezblech mindest Blechdicke Stahl 0,5mm / Aluminium 0,5mm
zul. Zugbelastung der P-mini Profile 1,00 KN
Werkstoff P-mini: ENAW 6063

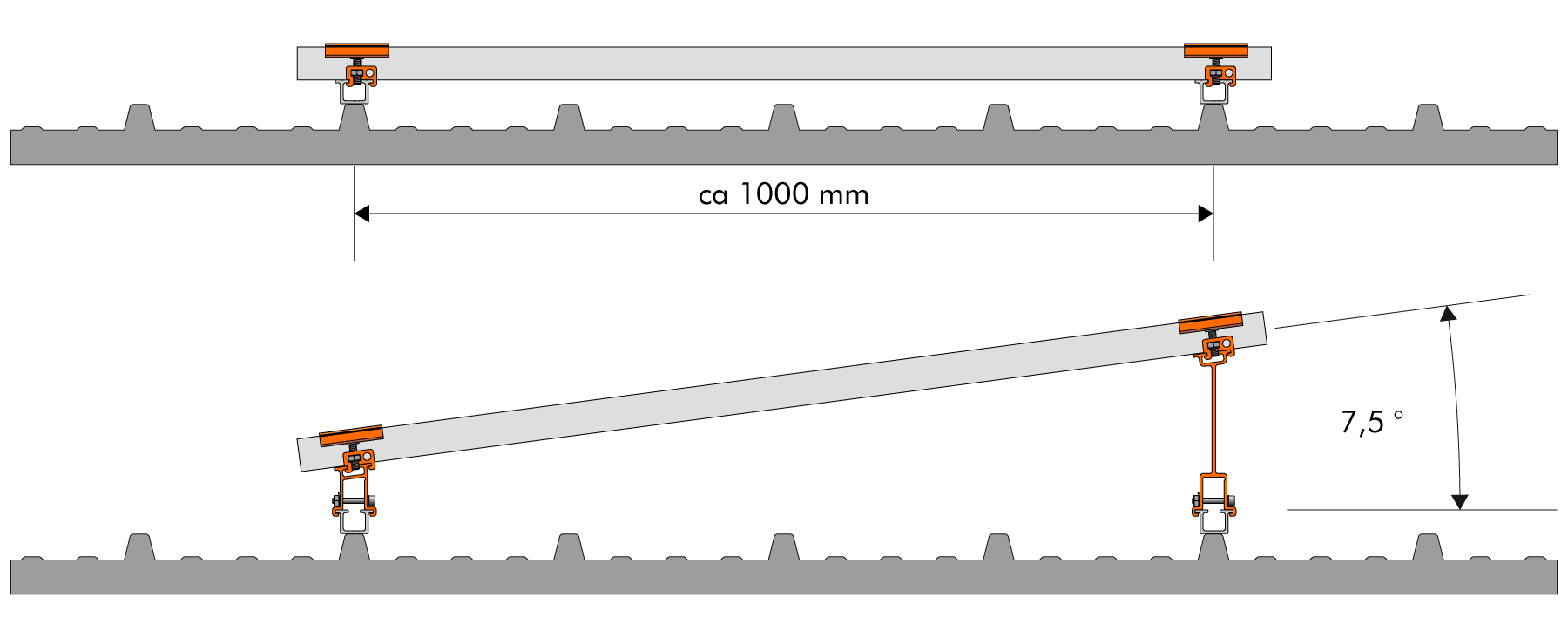

P-mini - AS-100-75 Anwendung
auf begehbaren Trapezblechdächern mit Blechaußenhaut - Montage auf 2 Hochsicken mit der Aufständerung AS-100-75

Dowload Dokumente:

• Datenblatt P-mini
• Datensammlung DICONAL^® System komplett (6 MB)
• Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)

Vorteile

• Leichte Aufständerung auf P-mini Kurzschienen
• Direktmontage mit Modulklemmen
• Befestigung der Aufständerung mit einfacher Klemmschraube
• KV-AS Kreuzverbinder ermöglicht zusätzlich flexible Montagewinkel z.B. 90° Drehung

Voraussetzung - Trapezblech mindest Blechdicke Stahl 0,5mm / Aluminium 0,5mm
Werkstoff AS-100-75: ENAW 6063
Schraube: V2A

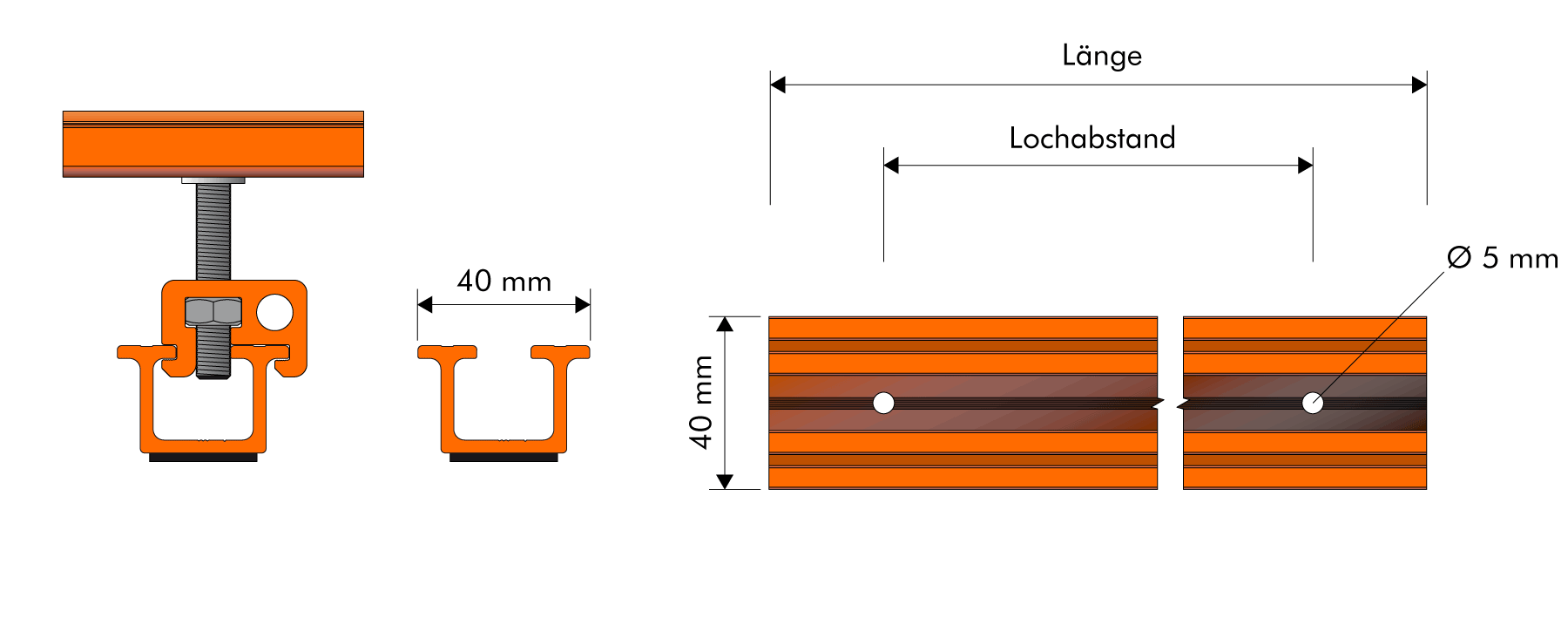

Technische Eigenschaften

• Profilqerschitt 90 x 30 mm
• Zuzüglich EPDM Dichtung
• P-30 sind vorgelocht
• Lochabstand 66 mm
• Befestigung mit Dünnblechschrauben direkt ohne Vorbohren
• Alternativ mit Blindnieten / dann ist Vorbohren notwendig
• P-mini-125 für die Montage parallel auf einer Hochsicke
• Verschiede Abmessungen für Montage auf 2 Hochsicken auf Lager
• zul. Zugbelastung der P-mini Profile 1,00 KN

Montage

1. Dacheinteilung abhängig von Modulmaßen
2. Erste Reihe mithilfe einer Schlagschnur ausrichten.
3. P-mini Halter an Position auflegen, mit Dünnblechschraube befestigen.
4. Die nächsten Reihen mithilfe einer Holzschablone setzen. Nach 10 Reihen nochmals mit einer Schnur die Richtung kontrollieren.

Aufständerung AS-100-75

1. Die Aufständerung AS-100-75 kann direkt eingeschoben und fixiert werden
2. Mit derm Kreuzverbinder KV-AS können die Aufständerungen um 90° gedreht montiert werden

P-mini Kurzschiene Referenzen

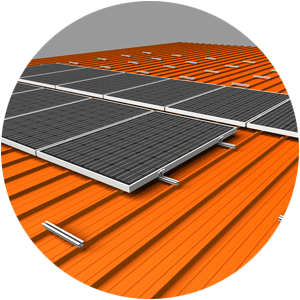

Beispiel 1

DICONAL^® P-mini Kurzschienen.

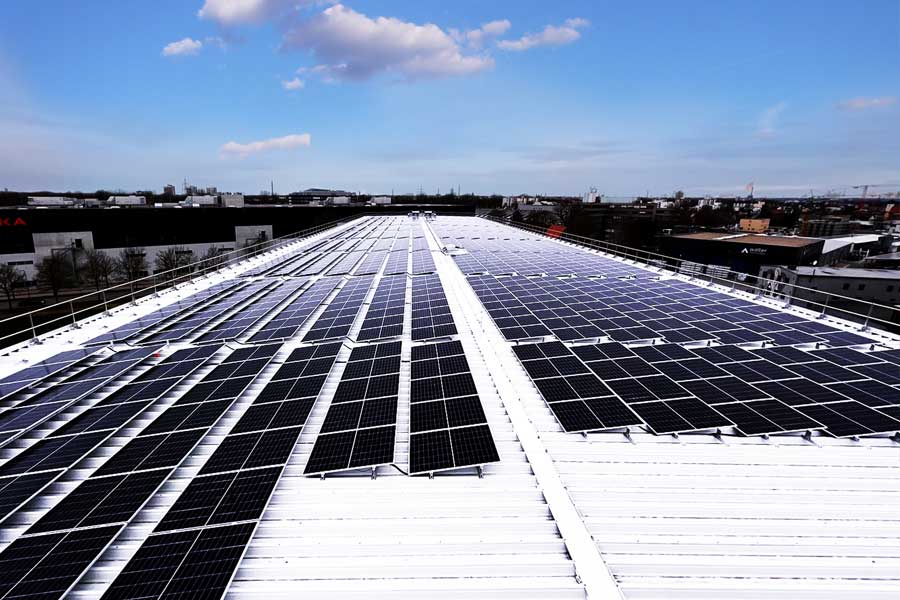

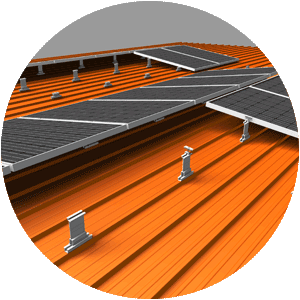

Beispiel 2

DICONAL^® P-mini kann als Basis für Aufständerung AS-100-75 eingesetzt werden.
