Stockschrauben S-10 / S-08 für Well- und Trapezblech PV-Montage

Stockschrauben S-10 / S-08 Anwendung

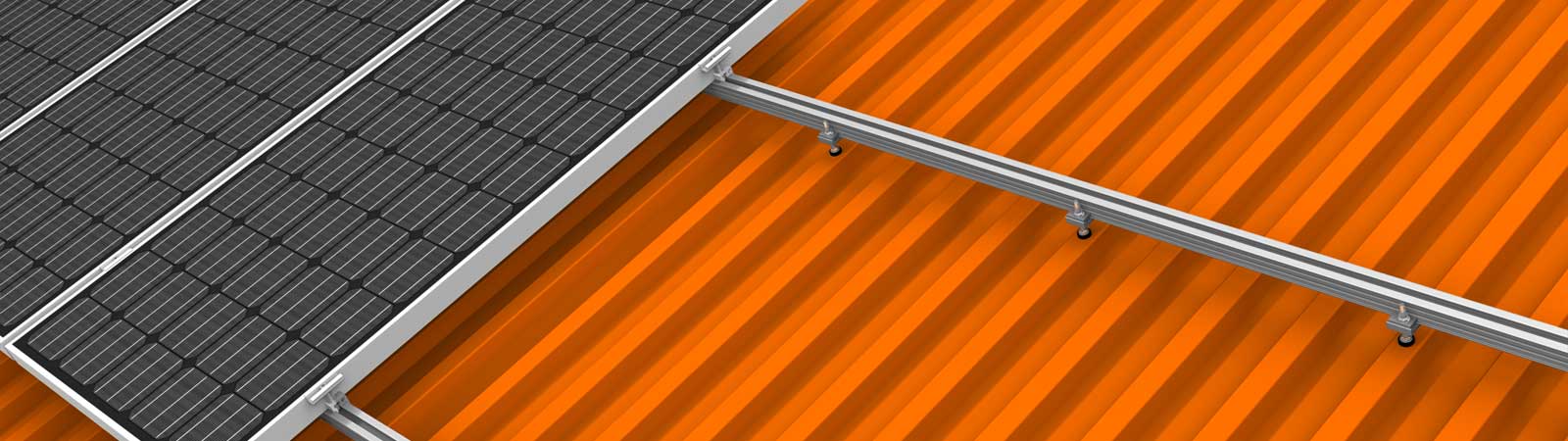

auf Well- oder Trapezblechen

Dowload Dokumente:

Datenblatt Stockschrauben S-10 / S-08
Datensammlung DICONAL^® System komplett (6 MB)
Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)
DIBt^® Zulassung Z-14.4-827
DIBt^® Zulassung Z-14.4-827 English

Stockschrauben S-10 / S-08 Anwendung
auf Well- oder Trapezblechen

Vorteile

ermöglichen direkten Aufbau einer Profilebene
für Holz und Stahlpfetten
Klemmverbinder bieten einen Anschluß an die DICONAL® Systemprofile
alle Stockschrauben inkl. EPDM Dichtung
KV-40 Profilverbinder vormontiert

Stockschraubenbrücke
Vorteile

Unpassende Modul- und Trapezblechmaße können überbrückt / angepasst werden
bessere Lastenverteilung

Technische Daten

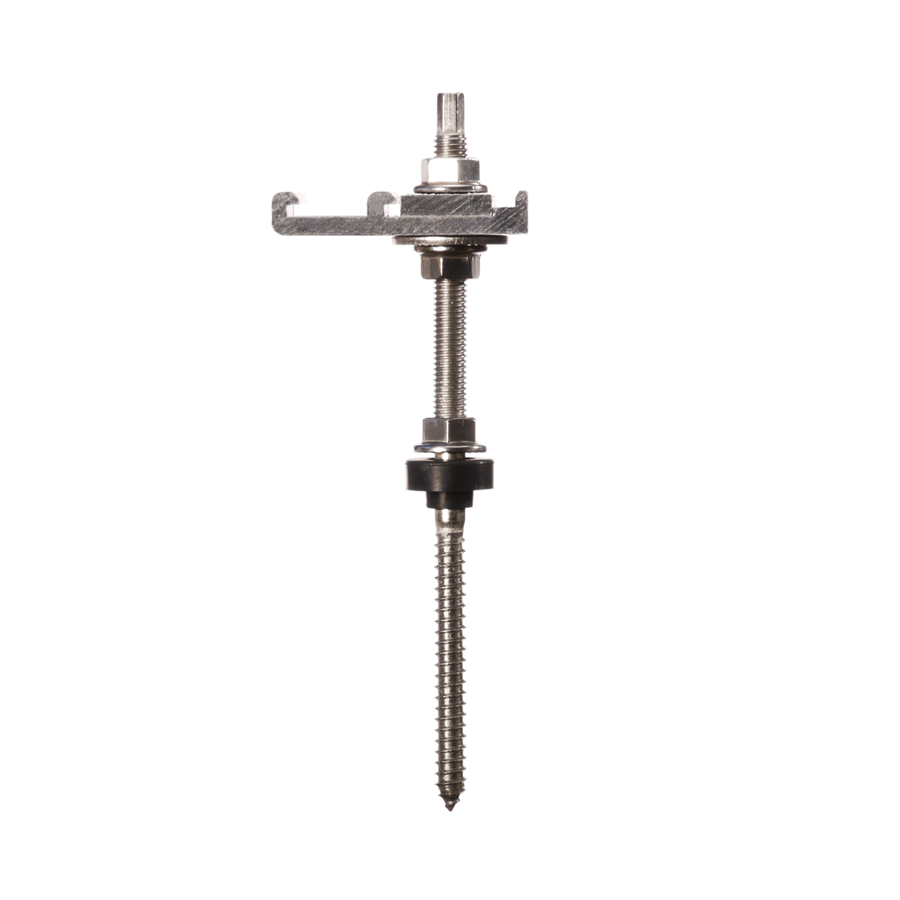

S-10 Stockschraube Holz:

Stockschrauben gibt es in verschiedenen Längen für unterschiedliche Klemmbereiche 30 - 165 mm

Alle Stockschrauben inkl. EPDM Dichtung und KV-40 vormontiert.

Werkstoff Stockschraube: 1.4301 / A2 Werkstoff Klemmverbinder: ENAW 6063

DIBt^® - Zulassung Stockschraube: Z-14.4-602
DIBt^® - Zulassung Klemmverbinder: Z-14.4-827

Montagewerkzeug S-10 Stockschraube Holz
Bohrmaschine / Bohrer 13,00mm / Holzbohrer 7,0mm / Steckschlüssel SW7 / Schraubenschlüssel SW15

Montage S-10 Stockschraube Holz

Ermittlung des Sparrenverlaufs und Markierung durch Schlagschnur.
Dachhaut vorbohren Durchmesser 13,00mm.
Holz vorbohren Durchmesser 7,00mm.
Stockschraube mind. 70mm in den Sparren einschrauben.
Die Dichtung ist durch herunterdrehen der untersten Mutter auf die
Dachfläche zu pressen bis ein leichter Wulst an der Dichtung entsteht.

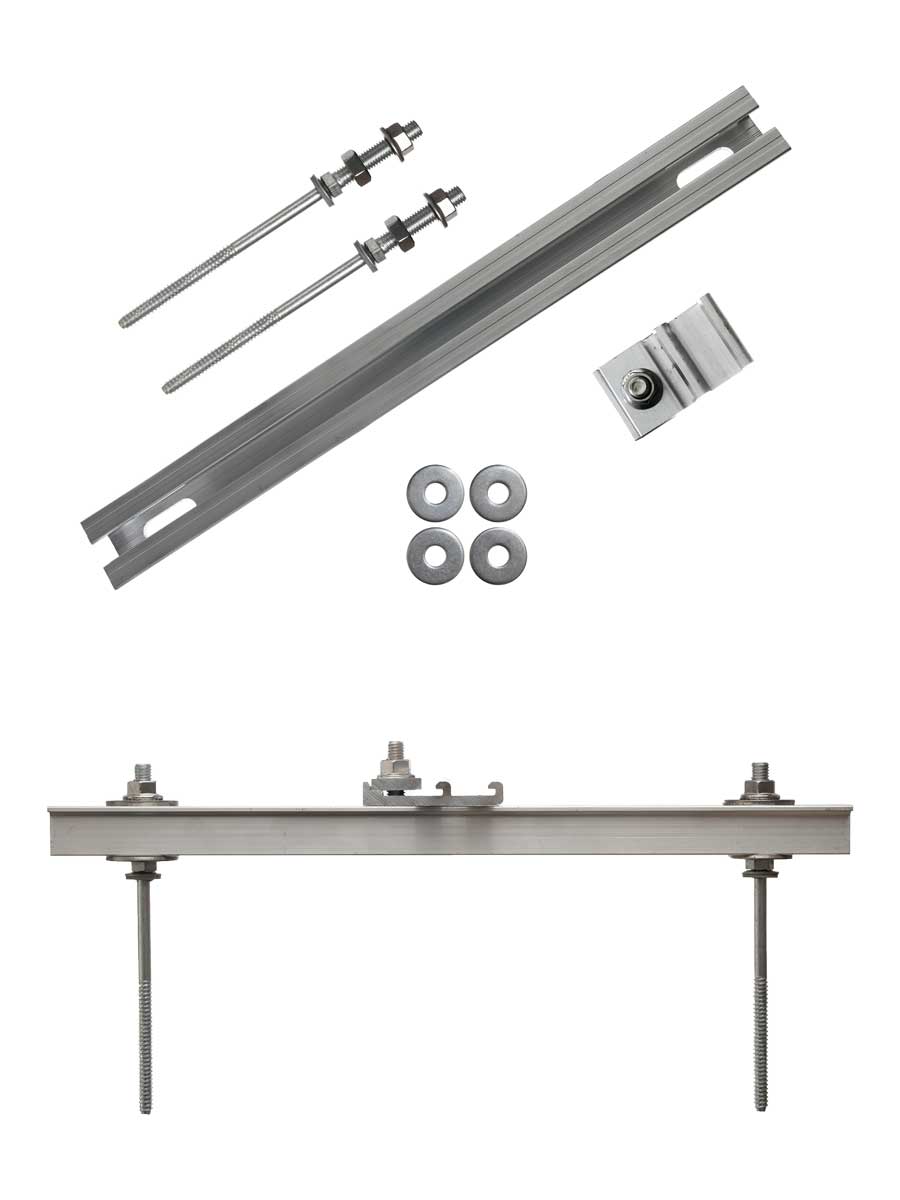

Zubehör Stockschraubenbrücke S-Brücke-333
Stockschraubenbrücke für Sickenabstand 333 mm

Im Set enthalten:

4 Stück / U-Scheiben M10 / DIN440 / 1.4301
1 Stück / Kreuzverbinder KV-40
1 Stück / Profil "Montagebrücke"

Werkstoff Klemmverbinder: ENAW 6063
DIBt^® - Zulassung Klemmverbinder: Z-14.4-827
Werkstoff Profil Montagebrück: ENAW 6063
Wx: 1,92 cm³ / lx:2,43 cm⁴
Wy: 2,11 cm³ / ly: 4,23 cm⁴

Technische Daten

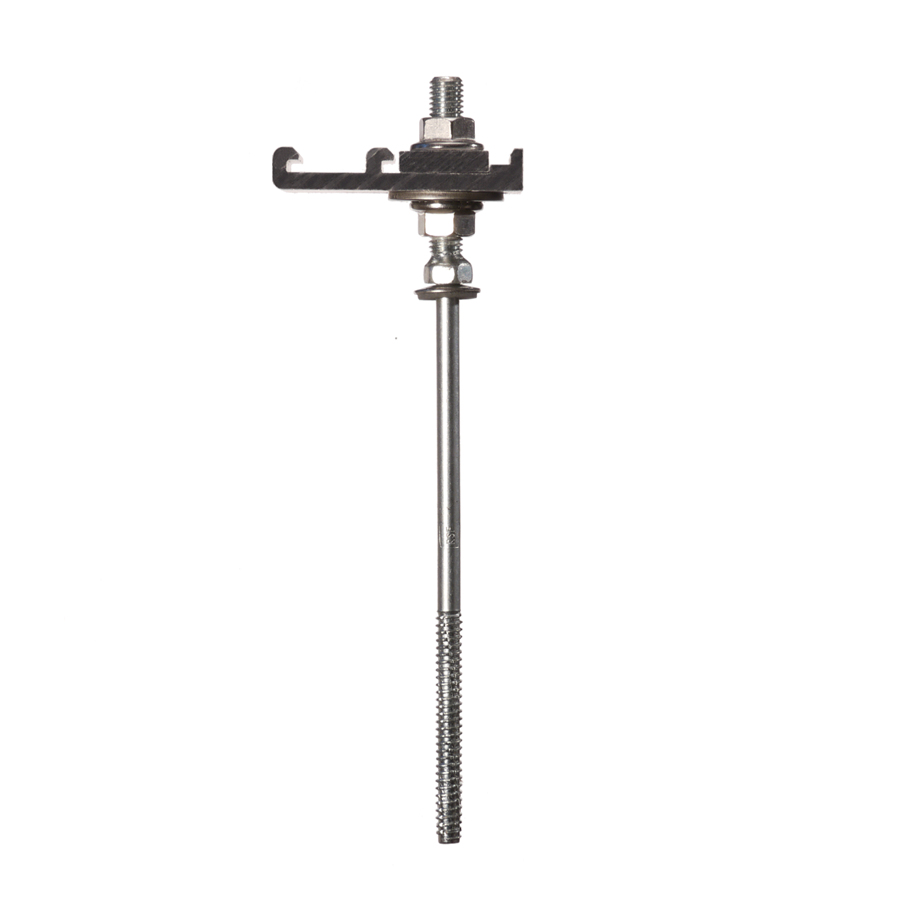

S-08 Stockschraube Metall UK: empfohlene Schraubenlänge: Trapezprofilhöhe / Sandwichhöhe + 20mm

Stockschraube Metall UK gibt es für verschiedene Klemmbereiche von 15 - 180 mm

Alle Stockschrauben inkl. EPDM Dichtung und KV-40 vormontiert
Werkstoff Stockschraube: 1.4301 / A2 Werkstoff Klemmverbinder: ENAW 6063

DIBt^® - Zulassung Stockschraube: Z-14.4-638
DIBt^® - Zulassung Klemmverbinder: Z-14.4-827

Montagewerkzeug S-08 Stockschraube Metall
Bohrmaschine / Bohrer 10,00mm / Metallbohrer 6,8 / 7,0 / 7,2 / 7,4mm / Innensechskantbit SW5 /
Schraubenschlüssel SW15

Montage S-08 Stockschraube Metall

Ermittlung des Pfettenverlaufs und Markierung durch Schlagschnur
Dachhaut vorbohren Durchmesser 10,00 mm
Metallpfetten vorbohren je nach Materialstärke
Stahldicke 1,5-5,0mm = Vorbohren mit Ø 6,8mm
Stahldicke 6,0mm = Vorbohren mit Ø 7,0mm
Stahldicke 8,0mm = Vorbohren mit Ø 7,2mm
Stahldicke >10mm = Vorbohren mit Ø 7,4mm
Stockschraube in die Pfetten einschrauben, bis die Dichtung auf dem
Profilblech aufliegt.
Die Richtung des Klemmverbinders sollte aus statischen Gründen
Richtung First zeigen. (siehe Grafik)

Zubehör Stockschraubenbrücke S-Brücke-333
Stockschraubenbrücke für Sickenabstand 333 mm

Im Set enthalten:

4 Stück / U-Scheiben M10 / DIN440 / 1.4301
1 Stück / Kreuzverbinder KV-40
1 Stück / Profil „Montagebrücke“

Werkstoff Klemmverbinder: ENAW 6063
DIBt^® - Zulassung Klemmverbinder: Z-14.4-827
Werkstoff Profil Montagebrück: ENAW 6063
Wx: 1,92 cm³ / lx:2,43 cm⁴
Wy: 2,11 cm³ / ly: 4,23 cm⁴

Systemvarianten

Die S-10 Stockschrauben können auch zur Befestigung von Aufständerungen eingesetzt werden.

Stockschrauben S-10 / S-08

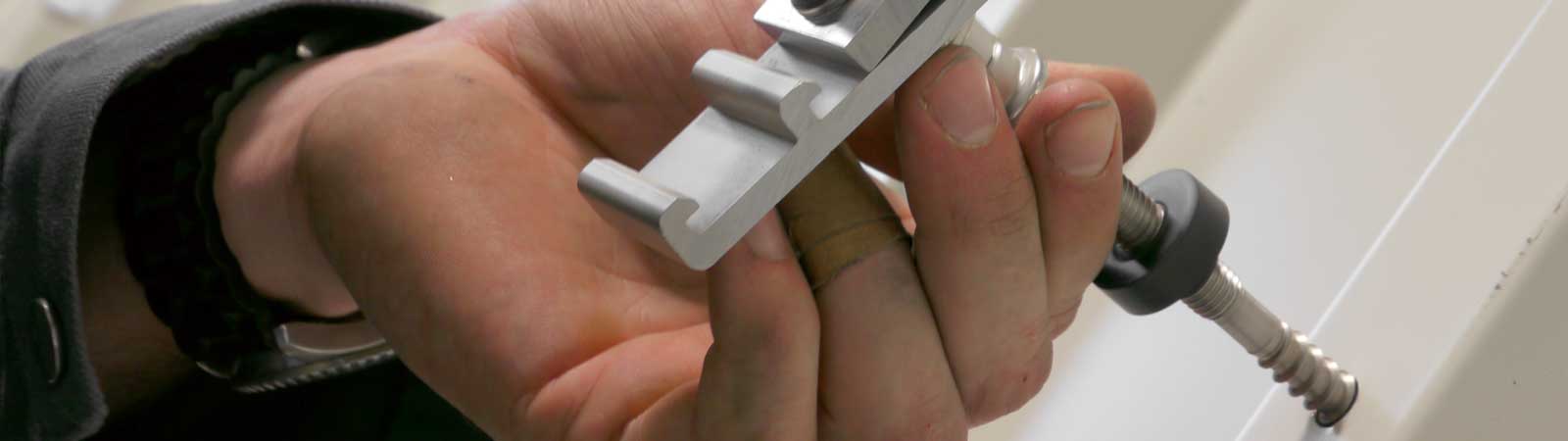

Einsetzen

DICONAL^® Stockschrauben werden in der Unterkonsturktion verankert.

Kompatibel

DICONAL^® Stockschrauben werden mit vormontierten Profilhaltern geliefert.

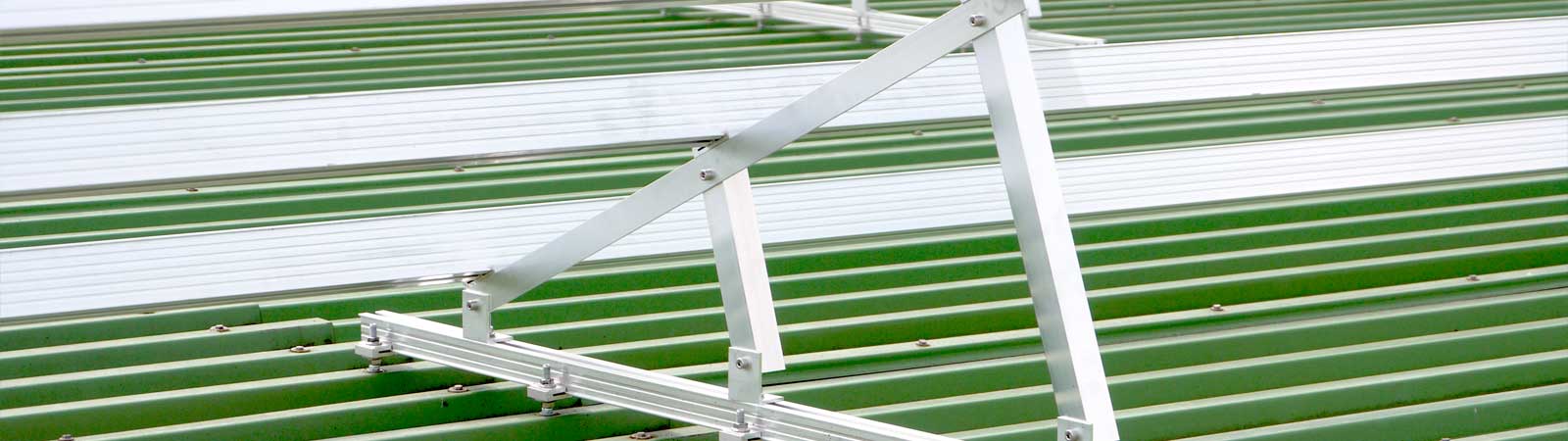

Aufständerung

DICONAL^® Stockschrauben können auch für die Montage von Aufständerungen verwendet werden.

Welleternit

DICONAL^® Stockschrauben bieten eine Möglichkeit auf Welleternitdächern PV-Anlagen zu installieren.
