GH Gleitschiene für Trapezblech PV-Montage
GH Anwendung
auf nicht begehbaren Trapezblechdächern
Dowload Dokumente:
- Datenblatt GH
- Datensammlung DICONAL® System komplett (6 MB)
- Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)
- DIBt® Zulassung Z-14.4-827
- DIBt® Zulassung Z-14.4-827 English
GH Vorteile
- gleichmäßige Lastverteilung auf die Hochsicken
- Befestigung mit Bauaufs. zugelassenen Dünnblechschrauben
- Nur 3 Bauteile zur Montage erforderlich
- Die Profilabschnitte sind vorgelocht und mit EPDM Dichtband beklebt.
- Modulbreiten können frei gewählt werden
- Die Wärmedehnung wird kompensiert
- Kompatibel zu allen Systemprofilen z.B. P-40 und P-80
Technische Daten
GH-50-EV1 / Länge 50mm / Alu eloxiert Silber / gelocht und EPDM Dichtung
Werkstoff Gleithalter: ENAW 6063
Voraussetzung - mind. Blechstärke zum Nieten: Stahlblech 0,50mm / Alublech 1,00mm
zul. Zugbelastung des GH-50-EV1 0,65 KN
Montagewerkzeuge
Bohrmaschine / Bohrer 5,0 mm / Blindnietgerät / Alternativ - Schraube Dünnblech SW 8
Montage
- Dacheinteilung abhängig von Modulmaßen.
- Fixpunkt GH-50 mit Blindnieten oder Dünnblechschrauben befestigen. Löcher und EPDM Dichtung sind
vorhanden. - Gleithalter GH-50 auf die Systemprofile P-40/P-80 aufschieben. Die Anzahl richtet sich nach der Dachstatik.
- GH-50 in Position schieben und mit Blindnieten befestigen.
- P-40 / P-80 Profile am Fixpunkt mit jeweils 2 Blindnieten befestigen.
GH Gleithalter Referenzen

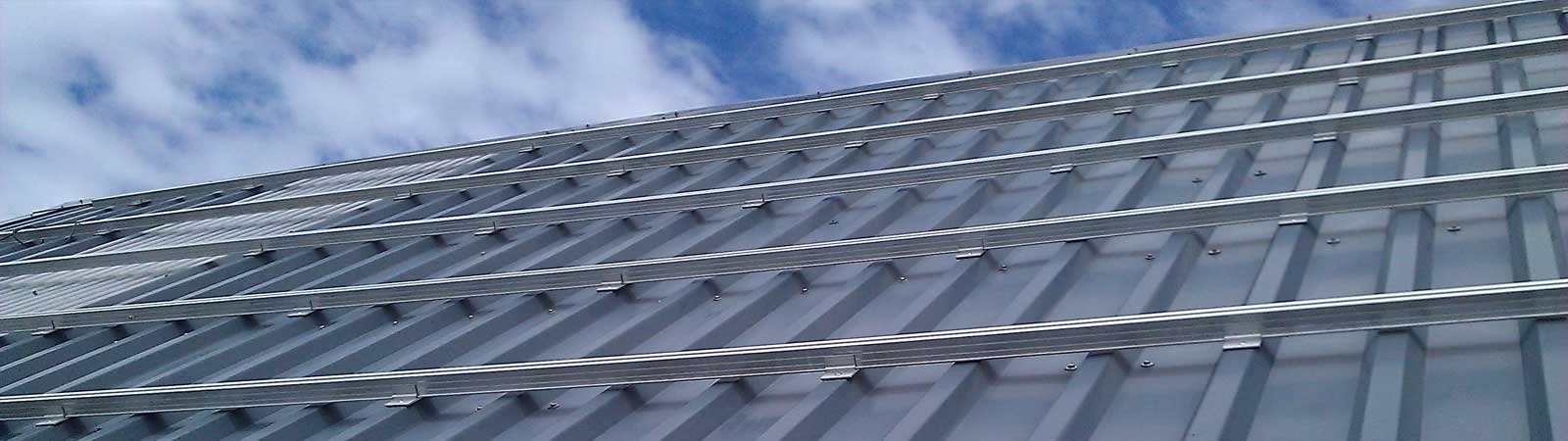

Beispiel 1
DICONAL® GH Gleithalter.

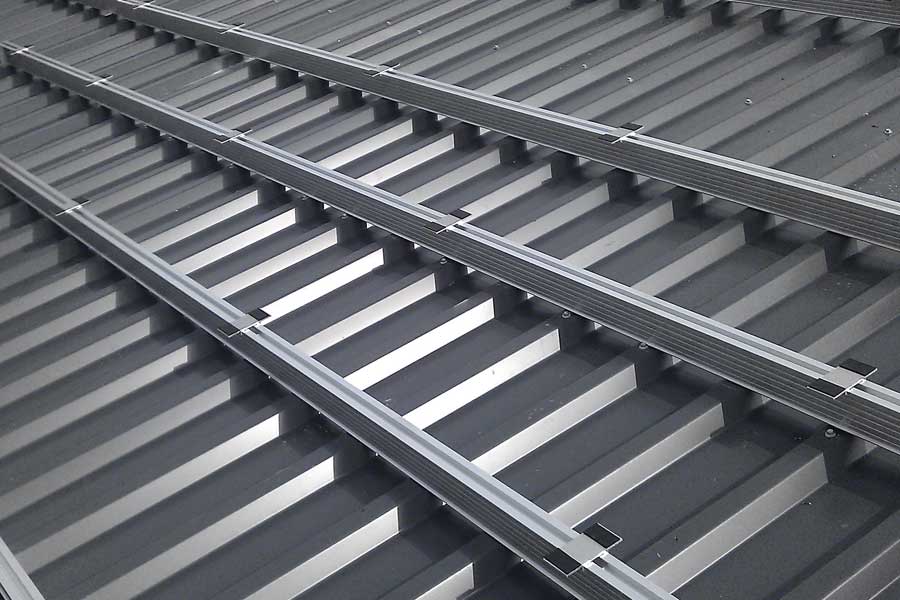

Beispiel 2
DICONAL® GH Gleithalter.

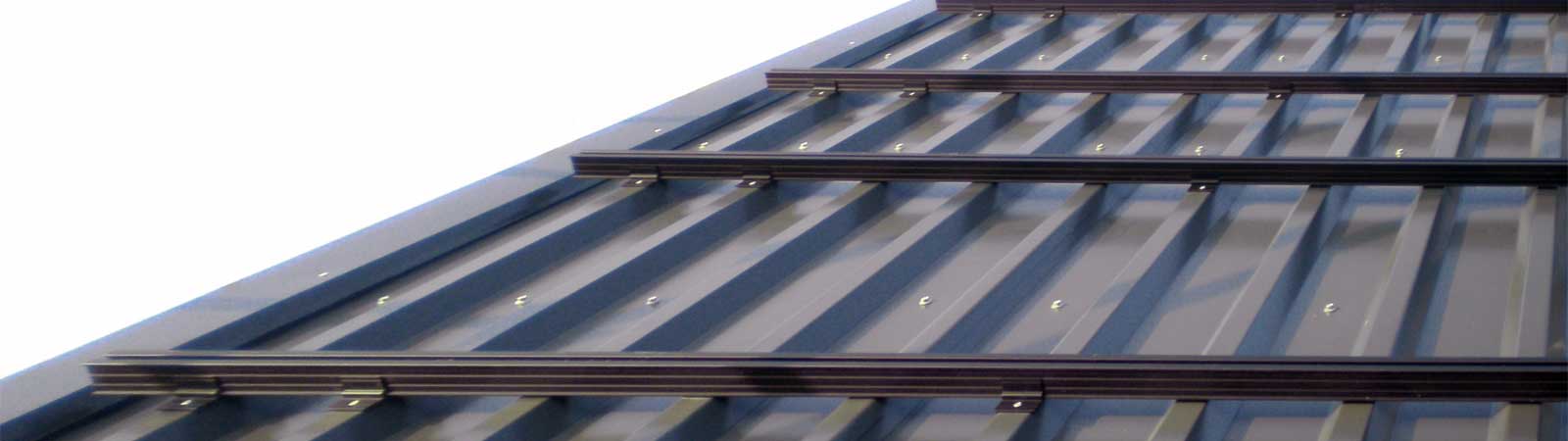

Beispiel 3
DICONAL® GH Gleithalter.
Beispiel 4
DICONAL® GH Gleithalter.
Trapezblech Alternative Montagesysteme
Kurzschienensystem P-30
DICONAL® Kurzschienensystem P-30.
Falzdach
Falzklemmen für Falzdächer und mit vormontierter Verbindungsklemme an das DICONAL® PV-Montagesystem.
Kalzip® Klemme
Für
Dächer gibt es die perfekte Montagelösung. Die Originalklemme aus dem Kalzip® System in Kombination mit dem DICONAL® Profilquerschnitt bieten die perfekte Basis für eine DICONAL® PV-Montage.
Stockschrauben
Stockschrauben dienen als Befestigung in der Dachunterkonstruktion.
