DICONAL^® PV - Montageprofile

P-40, P-80, P-120 Anwendung
Tragprofile für alle Anwendungen und Dachbefestigungen. Schrägdach, Flachdach, Aufständerungen

Dowload Dokumente:

• Datenblatt Montageprofile
• Datensammlung DICONAL^® System komplett (6 MB)
• Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)
• DIBt^® Zulassung Z-14.4-827
• DIBt^® Zulassung Z-14.4-827 English

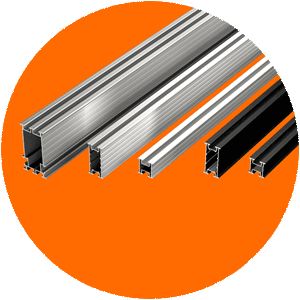

Montageprofile Vorteile

• Tragprofile gibt es für alle Anforderungen. Leichte, flexible und Profile für große Lasten oder Tragweiten
• Tragprofile sind kompatibel zum kompletten DICONAL^® PV-Montagesystem. Die Tragprofile passen zu allen Systembauteilen insbes. den Modulklemmen.

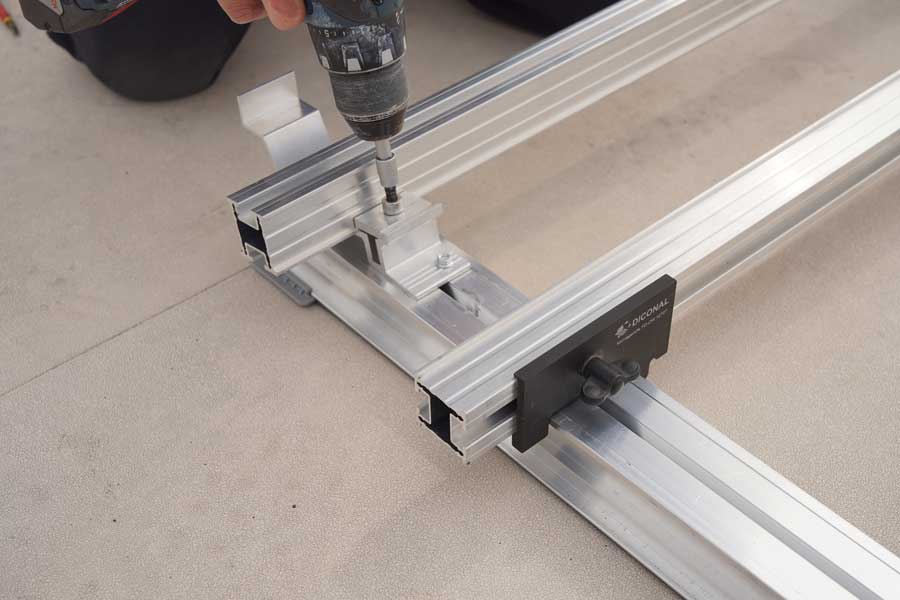

In vielen Fällen dient ein Gestell aus Montageschienen als Basis für die Montage der Solarmodule. Das Montagegestell aus Aluminiumprofilen bildet die Unterkonstruktion und wird in der Dachkonstruktion verankert z.B. mit Dachhaken oder Gleithaltern. Unebenheiten lassen sich ausgleichen und eine stabile Profilebene bietet die Vorraussetzung für die Befestigung der Module.

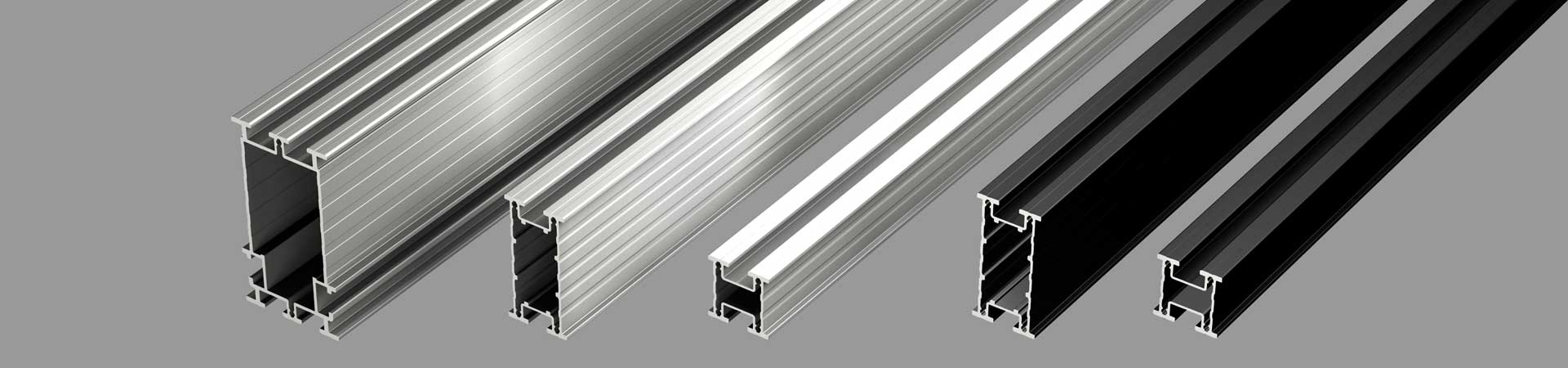

Basierend auf der patentierten DICONAL^® Befestigung lassen sich die Montageschienen einfach und schnell mit dem Untergrund verbinden. Die gleiche Technik verwenden wir in unseren Modulklemmen für die Fixierung der Solarmodule. 100% kompatibel bedeutet Flexibilität, minimaler Materialeinsatz und erlaubt individuelle Anpassungen an die PV Montage. Für die nterschiedlichen Anwendungen bietet DICONAL^® unterschiedliche Montageprofile. Scharz eloxierte Montageschienen bieten die Möglichkeit das Montagegestell optisch zu optimieren.

Das leichte P-40

DICONAL^® P-40

Anwendung
Sparsames, flexibles Tragprofile für alle Anwendungen.

Vorteile

• Geringes Gewicht
• Kleine Abmessungen 40 x 40 mm Querschnitt
• Unterschiedliche Längen auf Lager
• Roh, eloxiert silber und schwarz

Technische Daten
Wy: 3,85 cm³ / ly: 7,69 cm⁴
Wz: 3,18 cm³ / lz: 6,36 cm⁴
m: 1,00 kg/m y
Legierung: ENAW 6063 / T66

Das Alleskönner P-80

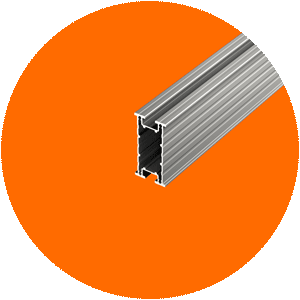

DICONAL^® P-80

Anwendung
Stabiles Tragprofile für alle Anwendugen, größere Tragweiten.

Vorteile

• Geringes Gewicht
• Hochkant 40 x 80 mm Querschnitt
• Unterschiedliche Längen auf Lager
• Roh, eloxiert silber und schwarz

Technische Daten
Wy: 11,10 cm³ / ly: 44,38 cm⁴
Wz: 4,63 cm³ / lz: 9,26 cm⁴
m: 1,50 kg/m
Legierung: ENAW 6063 / T66

Das starke P-120

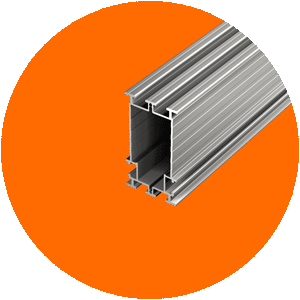

DICONAL^® P-120

Anwendung
Tragprofile für Anwendungen mit großer Tragweite für mehr Stabilität.

Vorteile

• Perfekte Balance aus Gewicht und Tragkraft
• Hochkant 60 x 120 mm Querschnitt
• Unterschiedliche Längen auf Lager
• Roh, eloxiert silber und schwarz

Technische Daten
Wy: 34 cm³ / ly: 214 cm⁴
Wz: 17 cm³ / lz: 55 cm⁴
m: 2,96 kg/m
Legierung: ENAW 6063 / T66

Thema "Farbe"

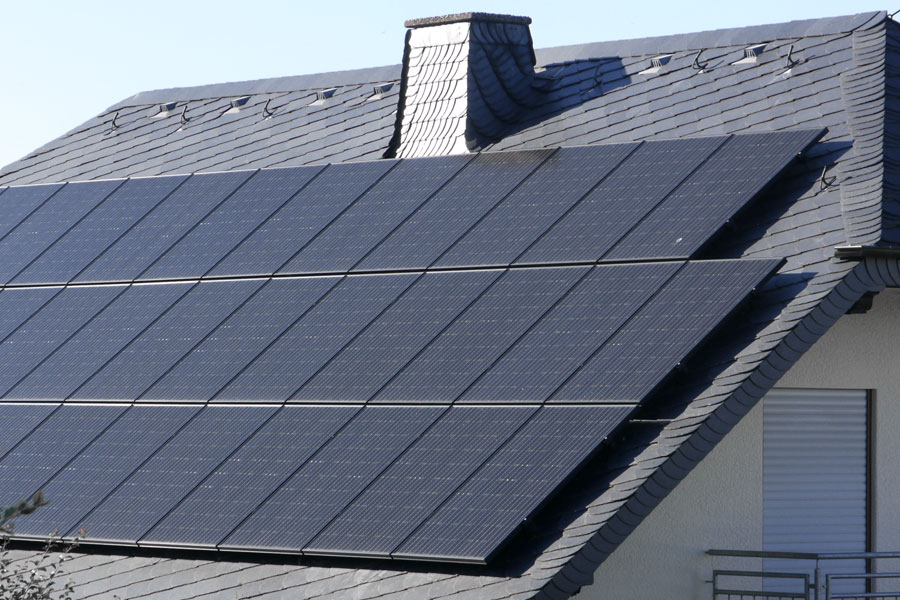

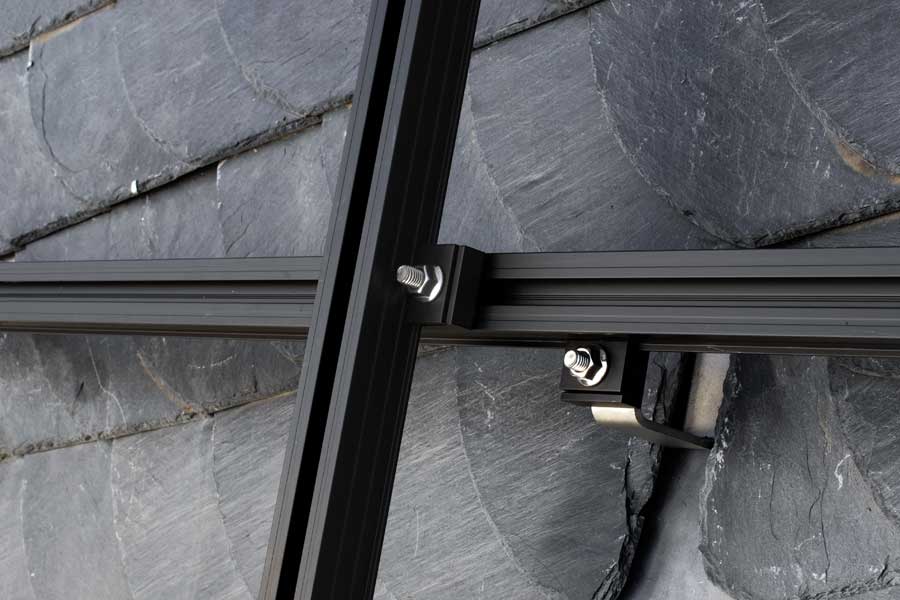

DICONAL^® PV-Montageprofile - In schwarz eloxiert gibt es P-40 und P-80 Profile ab Lager. Die schwarzen Montageschienen bieten eine perfekte Optik in Verbindung mit schwarz gerahmten Solarmodulen z.B. auf Schieferdächern und überall dort wo eine dezente Optik gewünscht ist. Wir eloxieren selbst d.h. auch andere Farben sind möglich. Mehr Farben heißt mehr Spielraum.

Spannweite = Freiraum

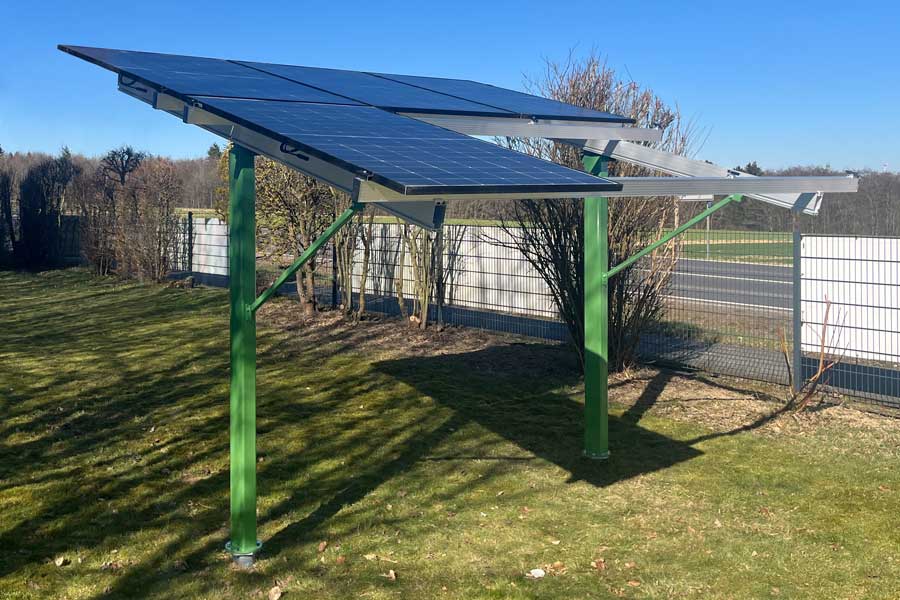

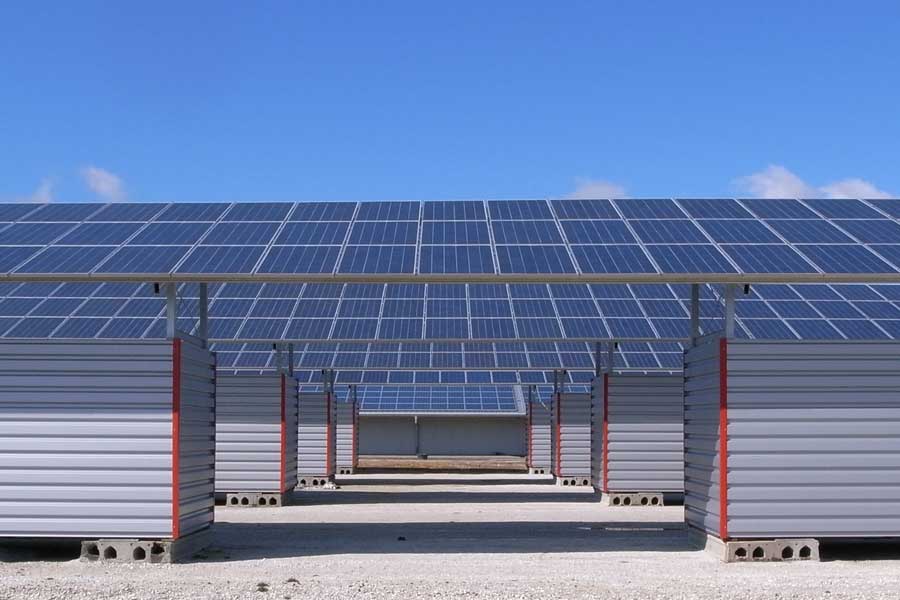

Mit Montageprofilen für große Spannweiten lassen sich konstruktive Lösungen umsetzen wie z.B. Garten PV, Carports oder sogar Freiflächen gewinnen für Durchfahrten, Stellplätze ... . Große Spannweite bietet mehr Freiraum. DICONAL^® PV-Montageprofile P-80 und insbesondere P-120 bieten mehr Stabilität und Tragweite.

Alles passt!

Alle DICONAL^® PV-Montageprofile sind auf Systemkompatibilität getrimmt. Dem Solateur bietet die Systemweit passende Komponenten für alle Anwendungen, große Flexibiltität, langfristige Planungssicherheit und mehr Möglichkeiten. Seit 2009 setzt DICONAL^® auf Systemkompatibiltät im Bereich Modulklemmen, Systemprofilen und Zubehör.
