DICONAL® PV - Modulklemmen MMK + MEK

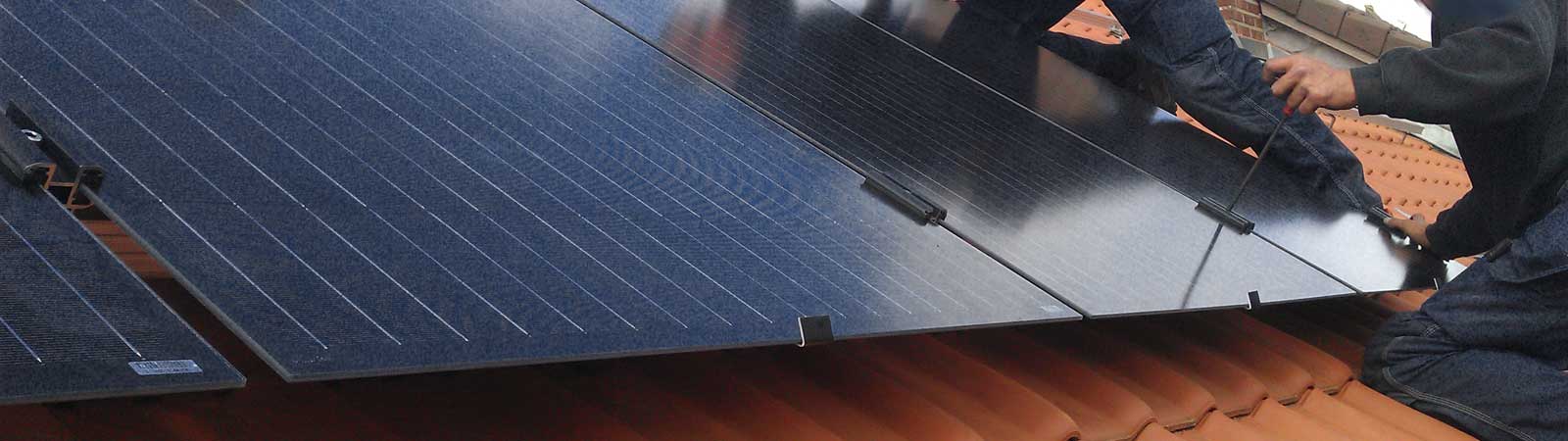

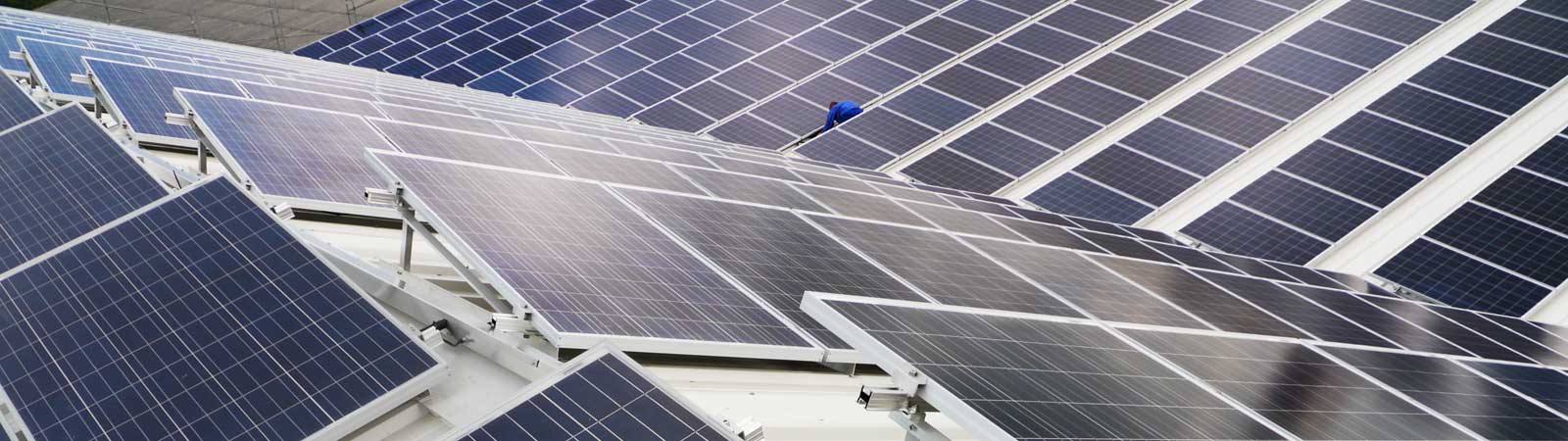

MMK + MEK Anwendung
Modulbefestigung wenn gewünscht mit Erdungspin
Dowload Dokumente:
- Datenblatt MMK + MEK
- Datensammlung DICONAL® System komplett (6 MB)
- Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)
- DIBt® Zulassung Z-14.4-827
- DIBt® Zulassung Z-14.4-827 English
Modulklemmen Vorteile
- Einfach. Ohne Werkzeug mit einer Hand
können die Klemmen mit einer einfachen
Bewegung eingesetzt werden. - Schnell. Vormontiert und in nur 3 Handgriffen
montiert. - Fest. Die Klemmen sind sofort gegen
Herausfallen gesichert. Nach der Fixierung
bieten die Klemmen sicheren Halt für Module. - Flexibel. Können nach dem Einfügen ins Profil
einfach in Position gerückt werden. - Passend für alle DICONAL® Systemprofile.
- Module oder Klemmen können nach der
Montage einfach ausgetauscht werden. - Direkt an jeder Position im Profil einsetztbar

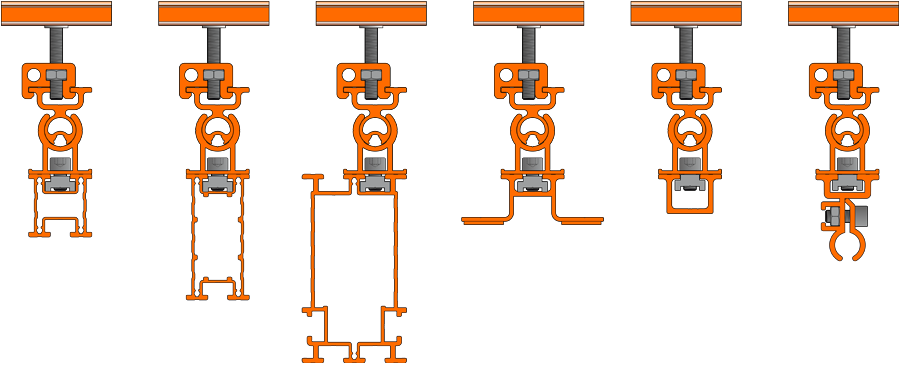

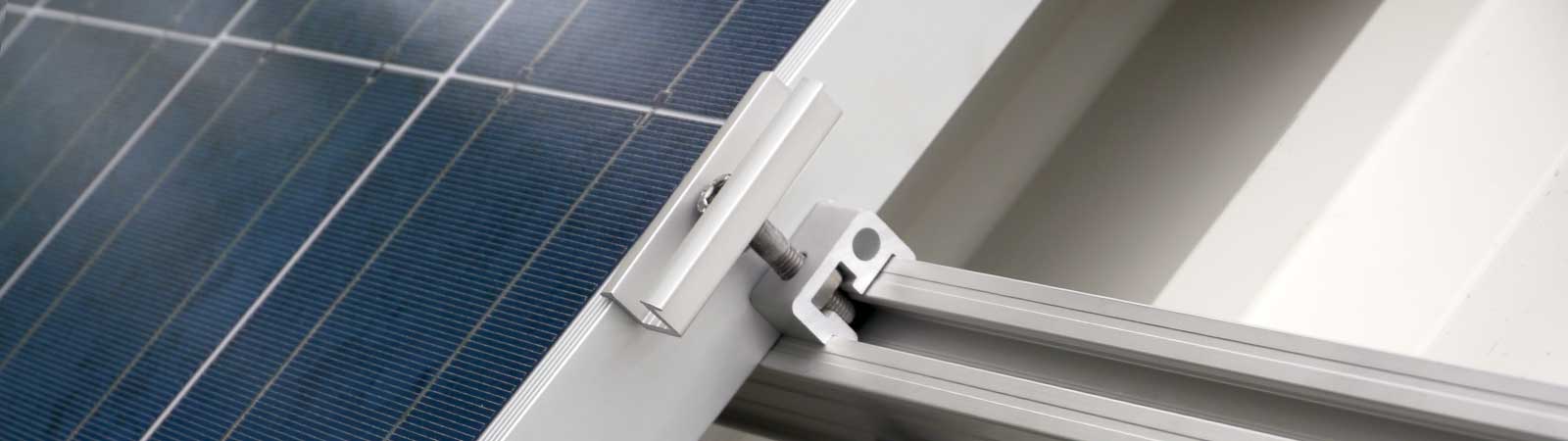

- in jedes System Profil P-40, P-80, P-120, P-30, P-mini and FA-PV (Kalzip®)
- MMK + MEK gibt es auch mit Erdungspin
Einfach
Einsetzen - Die Modulklemme wird in das Montageprofil an einer beliebigen Stelle eingesetzt. Die Modulklemme ist gegen Herausfallen gesichert und kann im Tragprofil einfach verschoben werden.
Schnell
Positionieren - Die Modulklemme zum 1. Modul schieben und positionieren. Die Eloxalschicht lässt die Klemme leicht gleiten. Das 2. Modul wird einfach gegen die Klemme geschoben. Eine Feder hält das Klemmprofil oberhalb von den beiden Modulen.
Fest
Fixieren - Klemme verschrauben und damit die Module sicher und fest fixieren. Der Einhängmechanissmus erlaubt es jedoch jede Klemme und damit jedes Modul an jeder Stelle auch später zu entfernen oder auszutauschen.

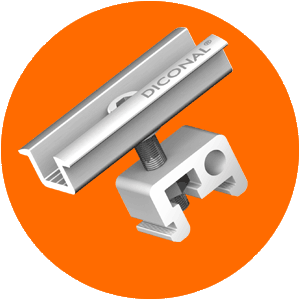

Technische Daten MMK + MEK

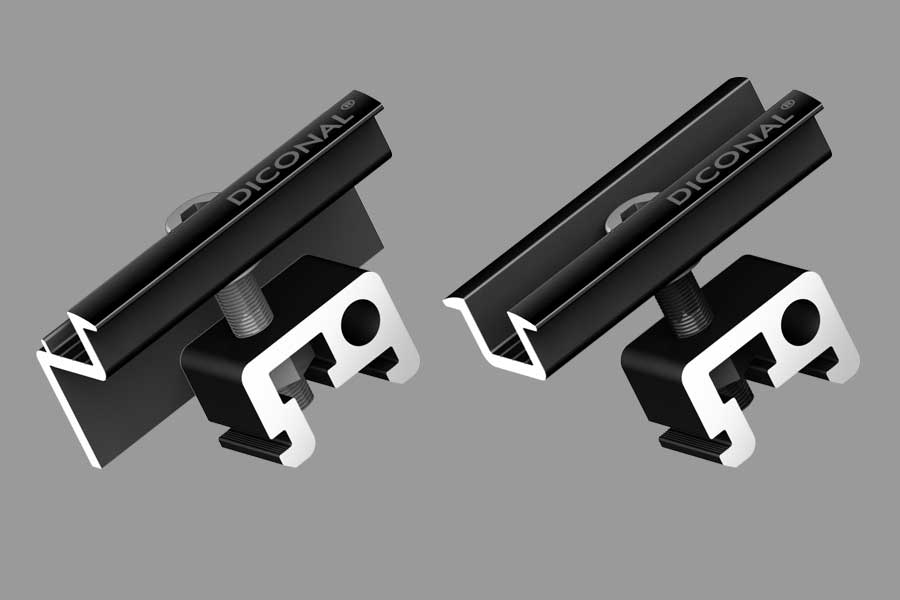

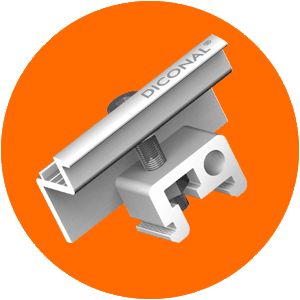

Modul End- und Mittelklemme für verschiedene Modulhöhen auf Lager - auch in schwarz eloxiert.
Werkstoff Sockel + Klemme: ENAW 6063
Werkstoff Schraube: V2A
Anziehdrehmoment: 10Nm
Klemme mit Erdungspin
Die Klemme mit Erdungspin ist eine Modulklemme mit einem Dorn, der die Eloxalschicht der Module durchbohrt um einen elektrischen Kontakt herzustellen.
Montagewerkzeuge
Innensechskant 6mm
Montage
DICONAL® - Systemklemmen MMK und MEK bieten das perfekte Handling. Sie sind einfach, schnell, sicher und flexibel in 3 Handgriffen zu montieren. Die Klemmen MMK und MEK passen auf alle Systemprofile.

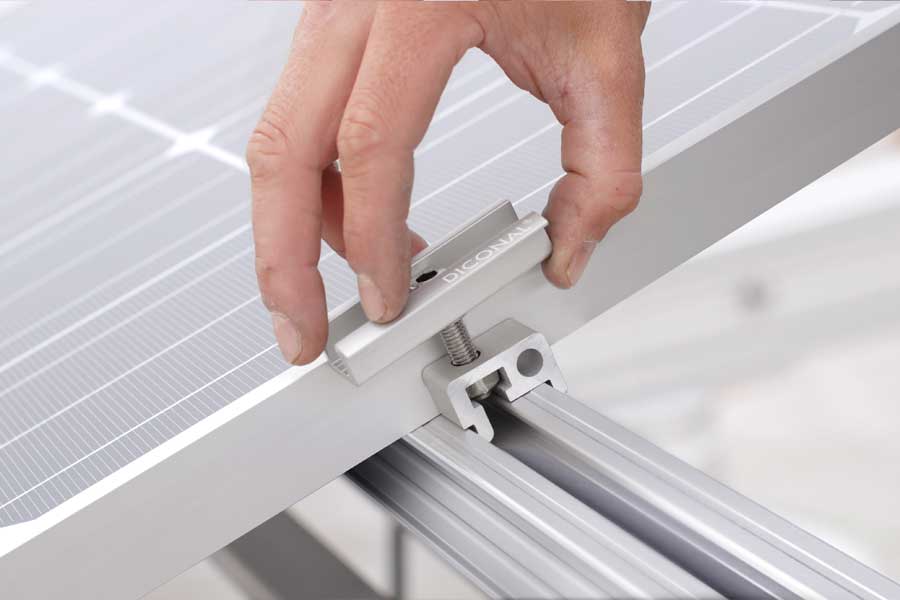

- Die vormontierten DICONAL® Modulklemmen MMK und MEK werden in einer L-förmigen Bewegung erst nach unten in das Profil eingesetzt und dann bis zum Anschlag nach vorne bewegt.
Schraube bis zur Markierung eindrehen Sichert die Schraube gegen Herausfallen.

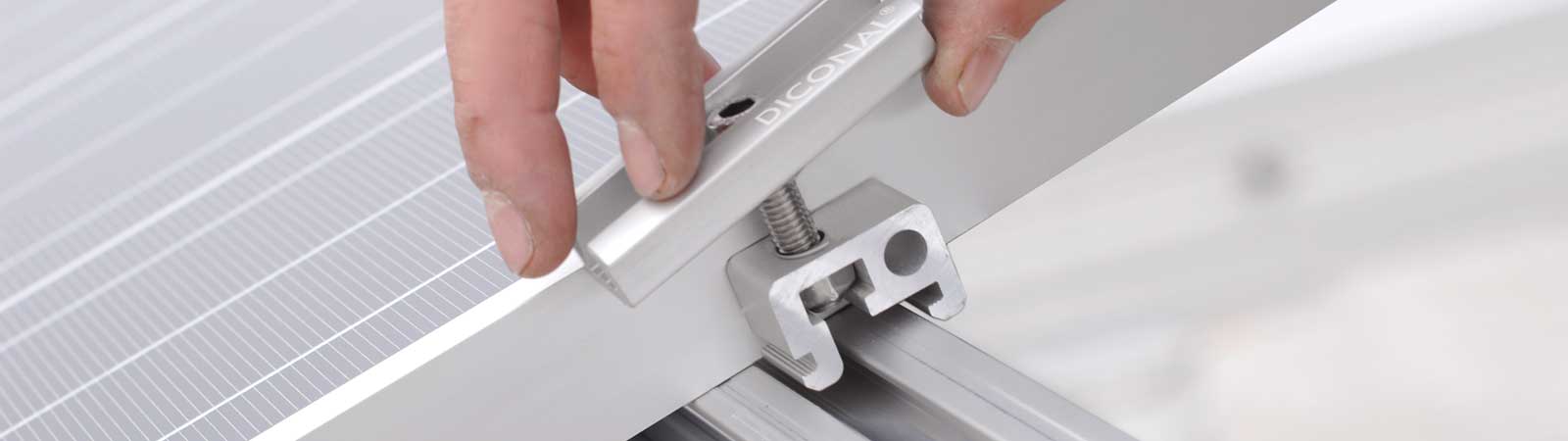

- Die Schraube 2 bis 3 Umdrehungen (bis zur Markierungslinie) eindrehen. Dadurch ist die DICONAL® System- klemme im Profil gegen Herausfallen gesichert - sie kann nach links und rechts zum Solarmodul verschoben werden. Eine integrierte Feder hält die Mittelklemme oben und erleichtert so die Positionierung der Module.

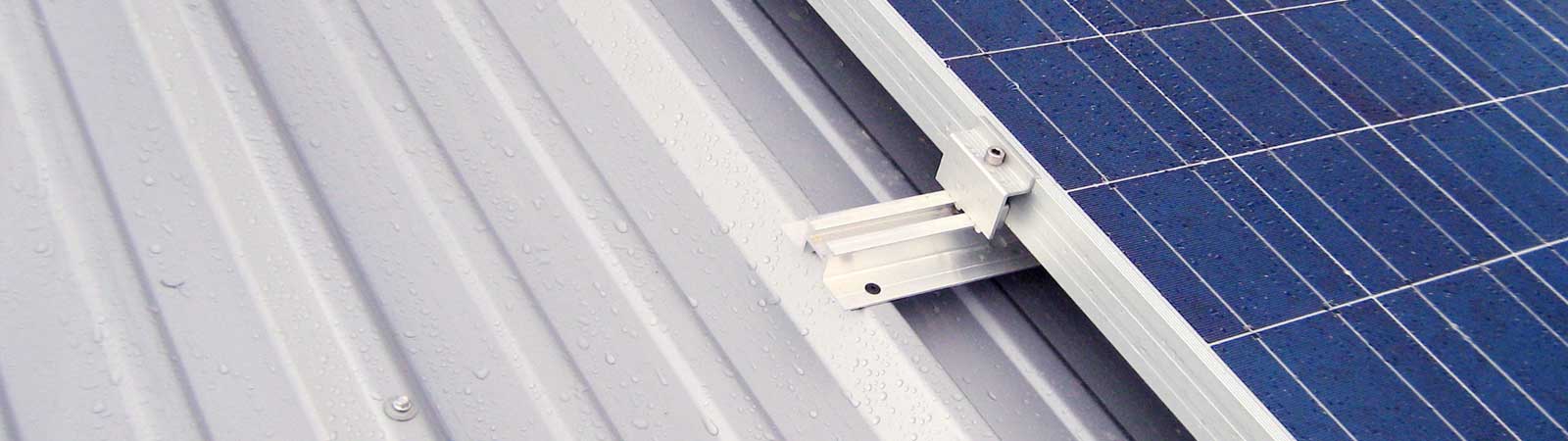

- Im letzten Schritt wird das Modul geklemmt. Dazu Schraube der Modulklemme mit 10 Nm anziehen. DICONAL® - Systemklemmen MMK und MEK können direkt an einer beliebigen Position in die Systemprofile P-40, P-80, P-120, P-30, P-mini and FA-PV (Kalzip®) eingesetzt werden !

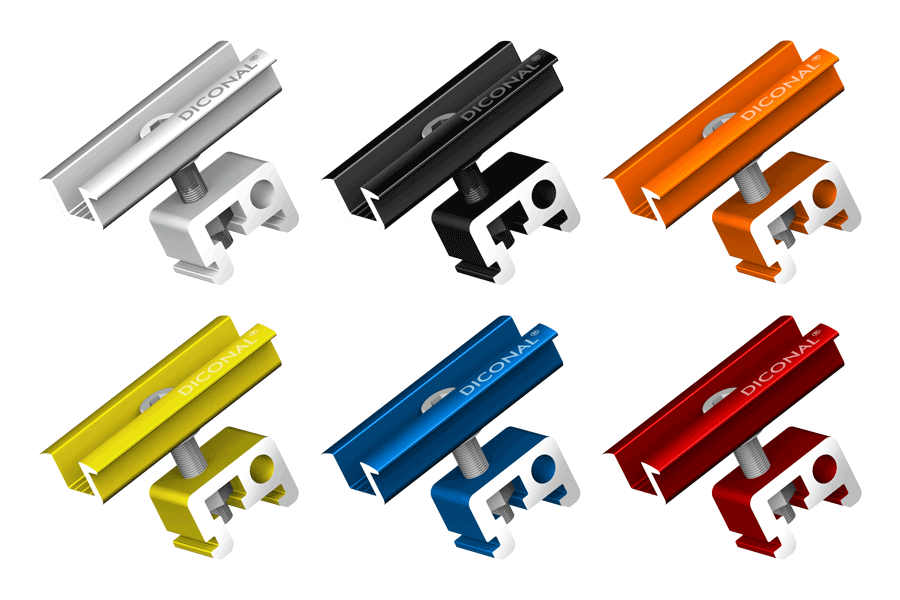

Schwarz

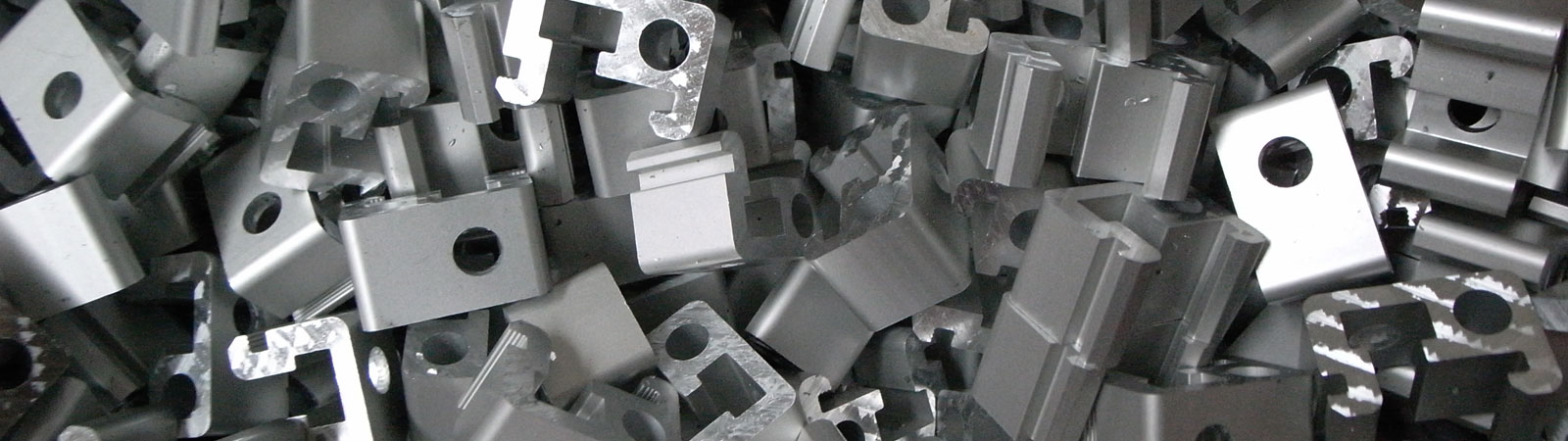

DICONAL® PV Modulklemmen schwarz eloxiert gibt es ab Lager. Wir produzieren selbst. Nach dem eloxieren werden die 6m Profile im Säge/Stanzautomaten in Form gebracht, gelocht und zu den fertigen Klemmen montiert. Weil wir selbst eloxieren sind auch andere Farben möglich.

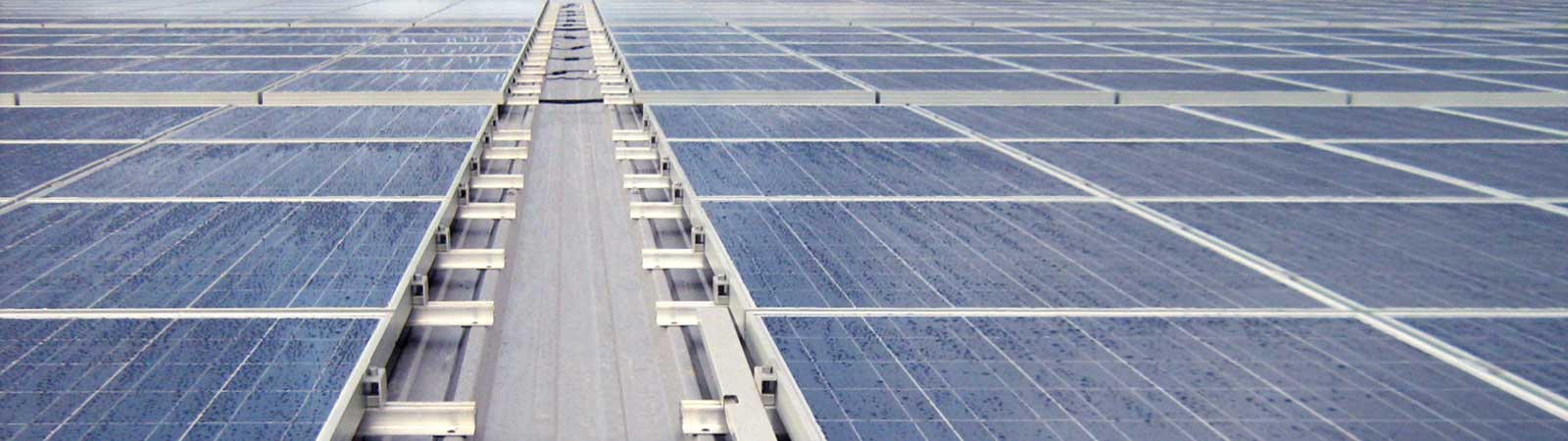

100% System - Kompatibel seit 2009

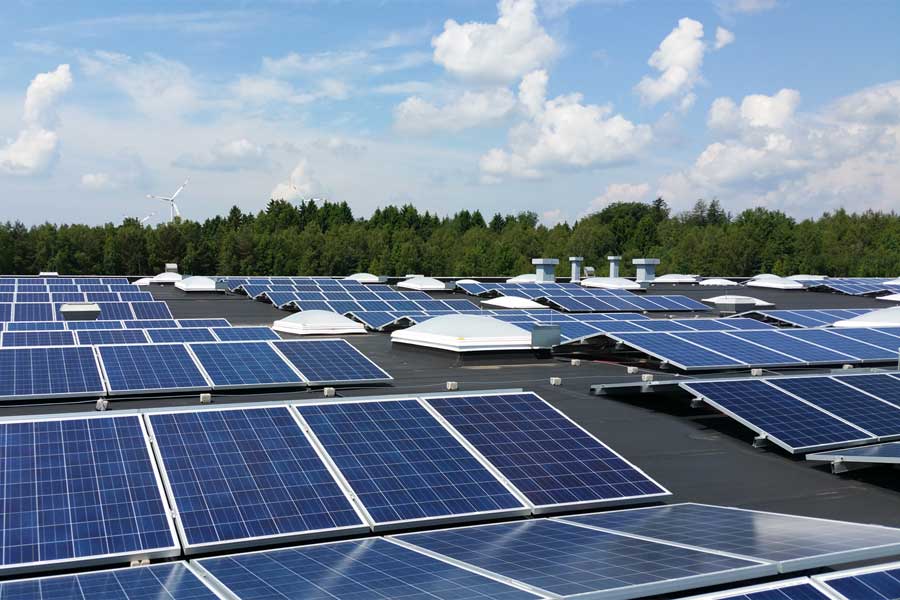

Seit 2009 eine Modulklemme für alle Anwendungen. DICONAL® PV - Modulklemmen bieten die Grundlage für das gesamte DICONAL® Montagesystem. Egal ob Schrägdach, Flachdach, Freiland oder Sonderlösung. Pressebericht Photovoltaik von 2010

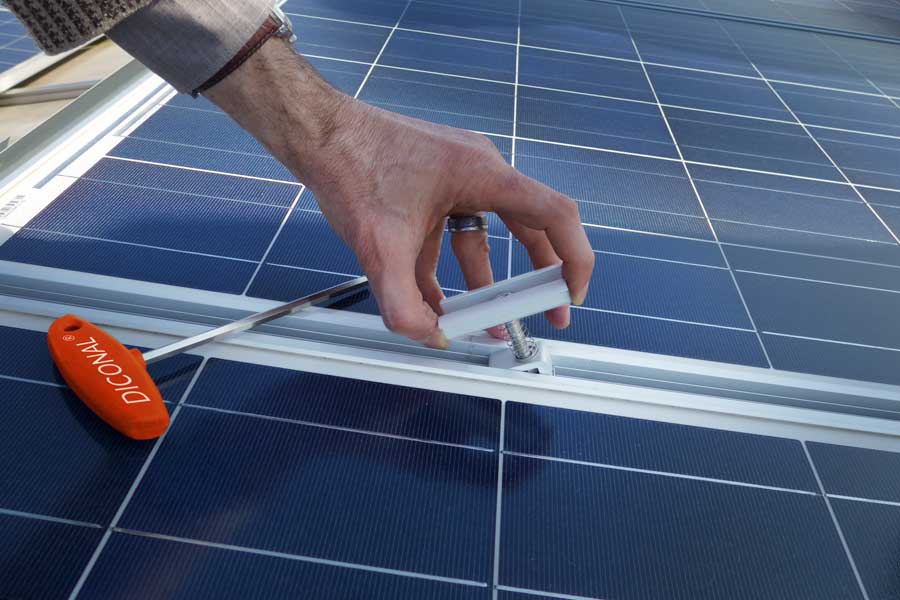

Modul Reparatur + Austausch

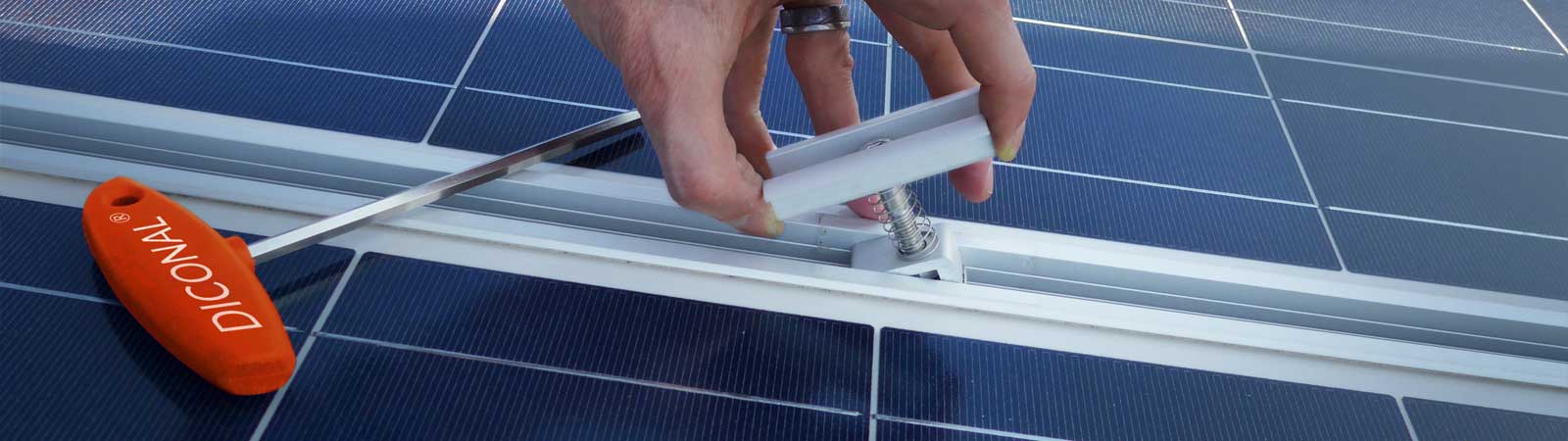

DICONAL® PV - Modulklemmen können auch einfach, schnell wieder entfernt werden. Damit ist es kein Problem einzelne defekte Module zu tauschen.
